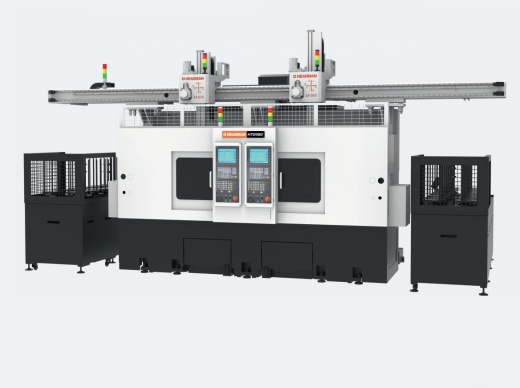

Гибкий автоматический производственный блок HTD450
Характеристики
Диаметр патрона, дюйм
—
6
Максимальный устанавливаемый диаметр, мм
—
450
Максимальный диаметр обработки, мм
—
200
Гибкий автоматический производственный блок HTD450
#PROP_TITLE#
—
#PROP_VALUE#
Высокопроизводительный автоматический комплекс. Высокоэффективная и высокоточная обработка различного рода деталей в автоматическом режиме Оснащен одинарным или сдоённым манипулятором загрузчиком деталей, одним или двумя накопителями на 16 (опционально 20) ячеек. Может быть интегрирован с другими станками с «on-line» управлением.
Преимущества
- Высокая скорость обработки
- Высокая скорость загрузки и выгрузки деталей
- Простое программирование
- Подача СОЖ под высоким давлением
- Система удаления масляного тумана
Характеристики
|
Диаметр патрона, дюйм
|
6 |
|
Максимальный устанавливаемый диаметр, мм
|
450 |
|
Максимальный диаметр обработки, мм
|
200 |
|
Максимальная длина обработки, мм
|
100 |
|
Диаметр отверстия в шпинделе, мм
|
56 |
|
Перемещение по оси X, мм
|
175 |
|
Перемещение по оси Z, мм
|
270 |
|
Максимальный диаметр прутка, мм
|
45 |
|
Максимальная грузоподъёмность загрузчика манипулятора-загрузчика SA010, кг
|
2 х 5 |
|
Макс. диаметр зажима манипулятора-загрузчика SA010, мм
|
200 |
|
Диаметр заготовок манипулятора-загрузчика SA010, мм
|
30-200 |
|
Длина заготовок манипулятора-загрузчика SA010, мм
|
20-100 |
|
Точность позиционирования манипулятора-загрузчика SA010, мм
|
0,05 |
|
Габаритные размеры манипулятора-загрузчика SA010 (все устройства) (ДхШхВ), мм
|
4000 х 3450 х 6000 |
|
Габаритные размеры манипулятора-загрузчика SA010 (без бункера) (ДхШхВ), мм
|
5000 х 2000 х 6000 |
|
Масса манипулятора-загрузчика SA010 (без бункера), кг
|
7000 |
|
Количество линий (автоматический бункер)
|
6-18 |
|
Максимальная масса заготовок автоматического бункера, кг
|
30-50 |
|
Общая масса заготовок автоматического бункера
|
240-1000 |
|
Внутренний диаметр заготовок автоматического бункера, мм
|
40-150 |
|
Наружный диаметр заготовок автоматического бункера, мм
|
72-180 |
