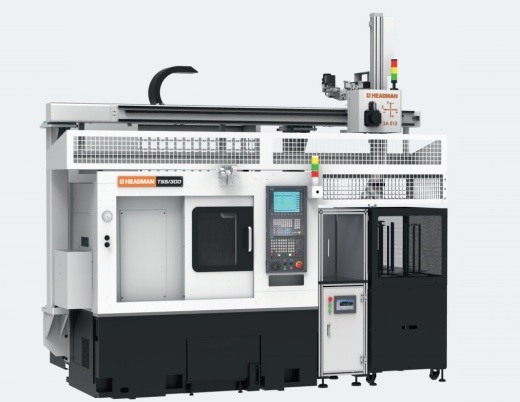

Автоматический токарный обрабатывающий центр T55/300-Auto
Высокотехнологичный автоматический комплекс на базе токарного станка T55 или T50. Высокоэффективная и высокоточная обработка различного рода деталей в автоматическом режиме. Может быть интегрирован с другими станками с «on-line» управлением.
Характеристики
Диаметр патрона, дюйм
|
8 |
Максимальный устанавливаемый диаметр, мм
|
550 |
Максимальный диаметр обработки, мм
|
200 |
Максимальная длина обработки, мм
|
280 |
Диаметр отверстия в шпинделе, мм
|
62 |
Перемещение по оси X, мм
|
190 |
Перемещение по оси Z, мм
|
330 |
Максимальный диаметр прутка, мм
|
51 |
Максимальная грузоподъёмность загрузчика манипулятора-загрузчика SA010, кг
|
2 х 5 |
Макс. скорость перемещения по оси X манипулятора-загрузчика SA010, м/мин
|
150 |
Макс. скорость перемещения по оси Z манипулятора-загрузчика SA010, м/мин
|
110 |
Точность позиционирования манипулятора-загрузчика SA010, мм
|
0,05 |
Габаритные размеры манипулятора-загрузчика SA010 (все устройства) (ДхШхВ), мм
|
3500 х 2450 х 3300 |
Габаритные размеры манипулятора-загрузчика SA010 (без бункера) (ДхШхВ), мм
|
3500 х 1780 х 3300 |
Масса манипулятора-загрузчика SA010 (без бункера), кг
|
4400 |
Количество линий (автоматический бункер)
|
2 |
Максимальная масса заготовок автоматического бункера, кг
|
60 |
Максимальные диаметры заготовок автоматического бункера, мм (вал)
|
100 |
Максимальная длина заготовок автоматического бункера, мм (вал)
|
280 |
Максимальная длина заготовок автоматического бункера, мм (диск)
|
120 |
Максимальные диаметры заготовок автоматического бункера, мм (диск)
|
200 |
